汽车收音机接线图(2010年到2014别克凯越低音炮音频线电源线布线作业)

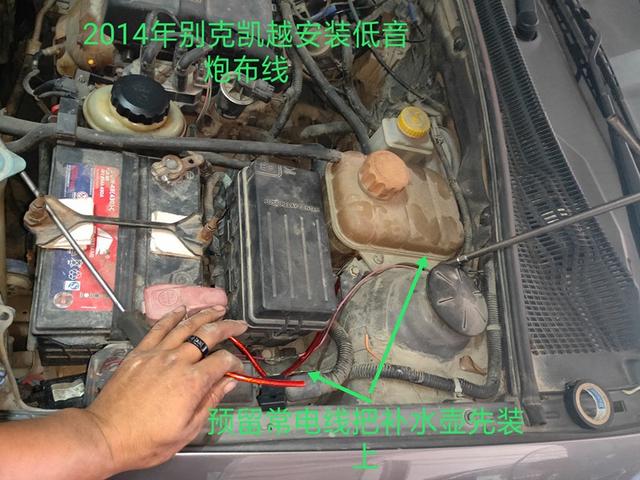

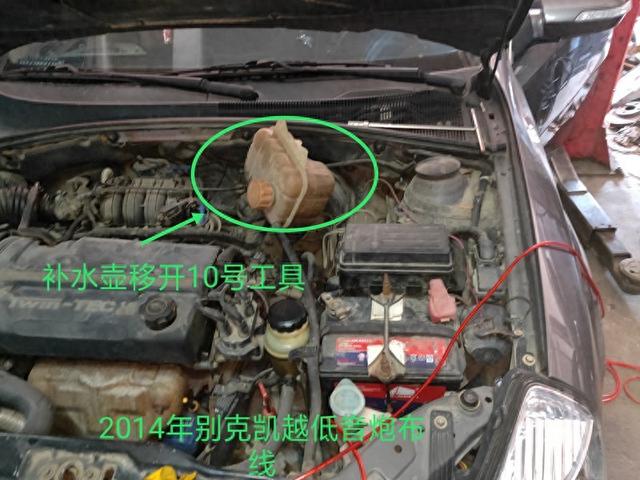

A：打开引擎盖左边先补水壶移开工具10号T筒（或其它10号工具）

如图所示位置

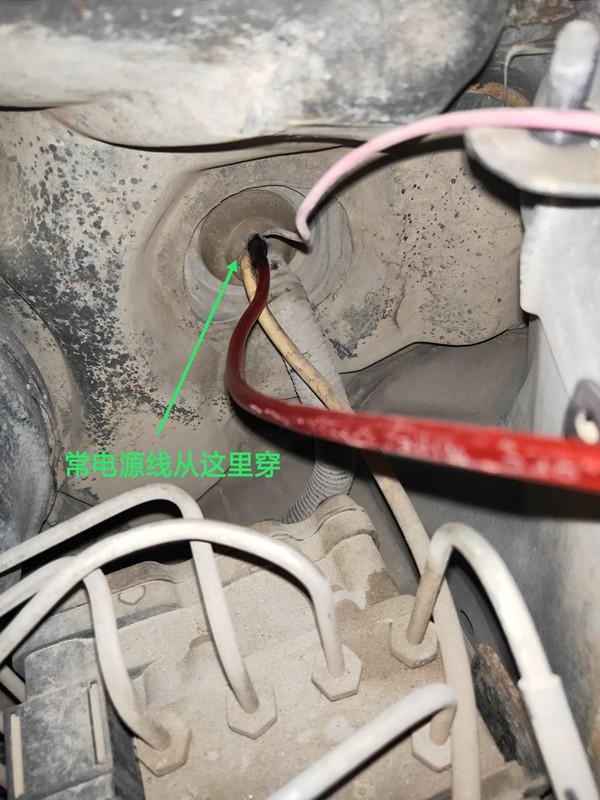

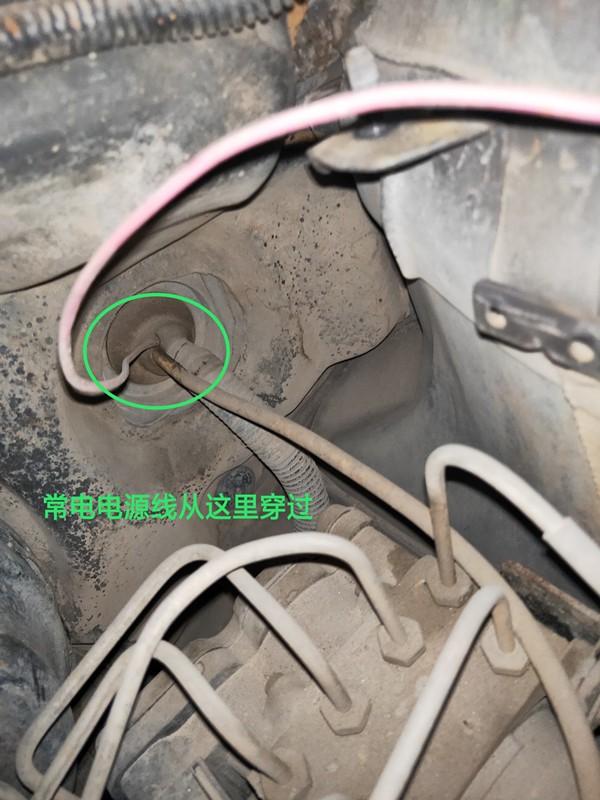

B：低音炮常电源线从线束圈穿入

C；电源线穿过后预留一段线接电用把原来拆卸的补水壶复位

注意：电源线先勿接通电源待所有电器件施工完成后再接通电源

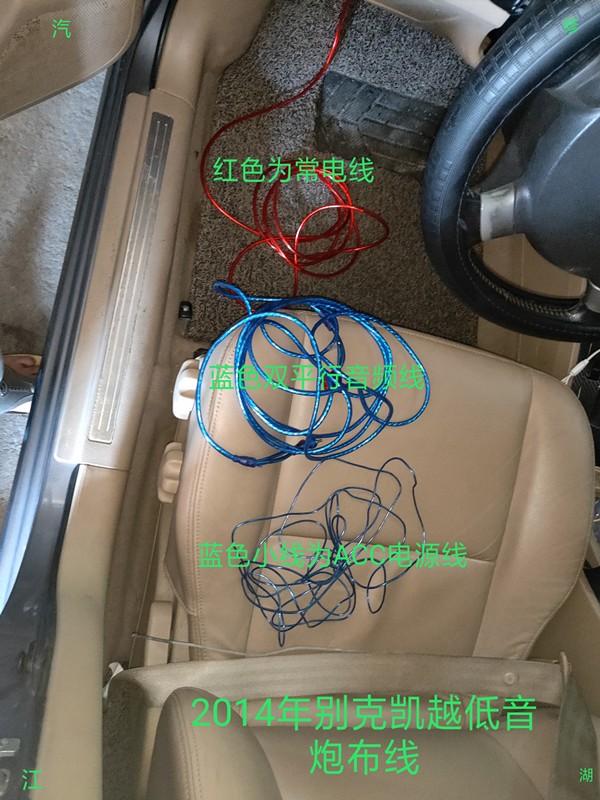

D：低音炮相关部件

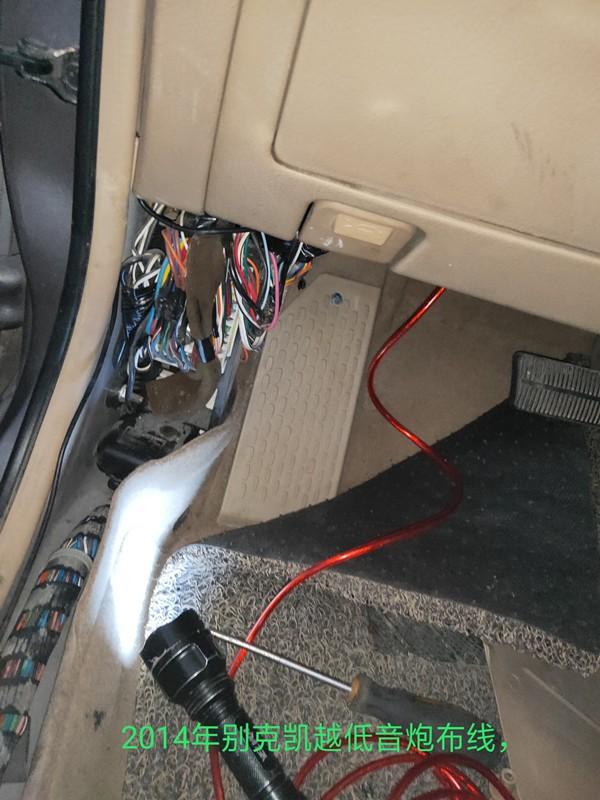

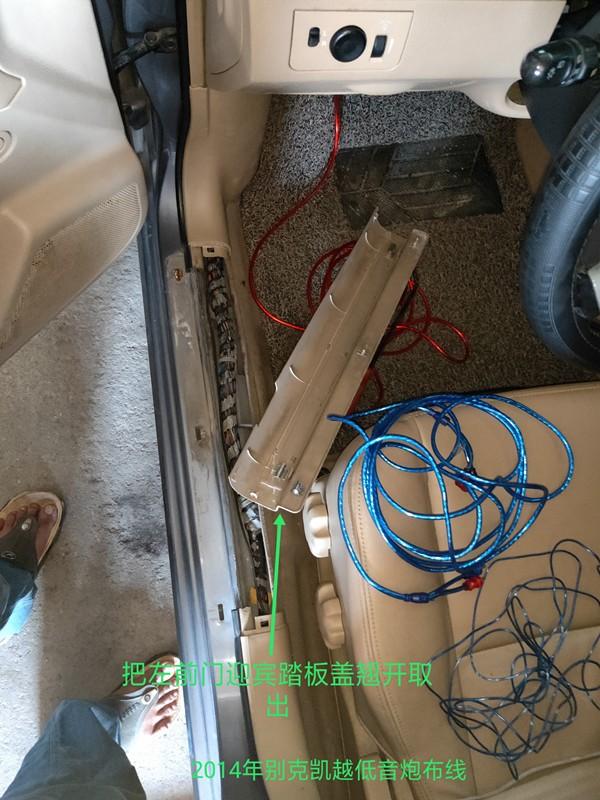

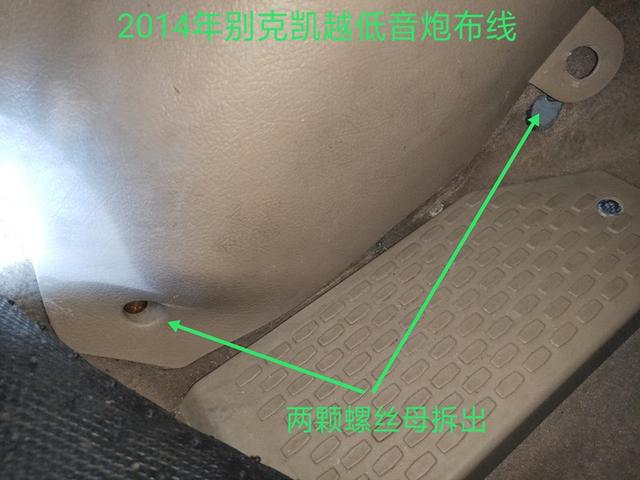

E：左前门迎宾脚踏盖板翘开取出

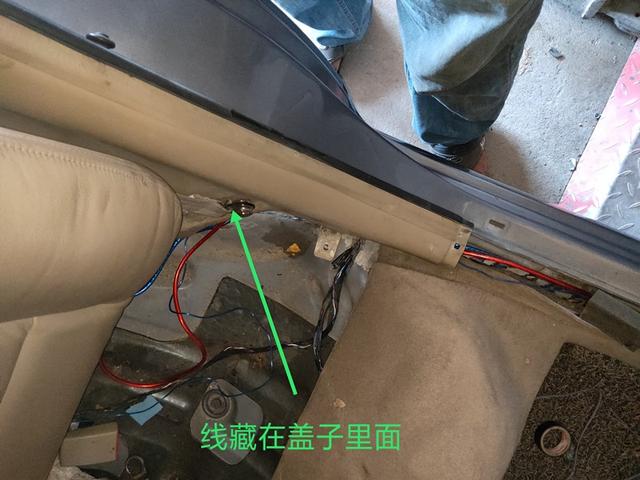

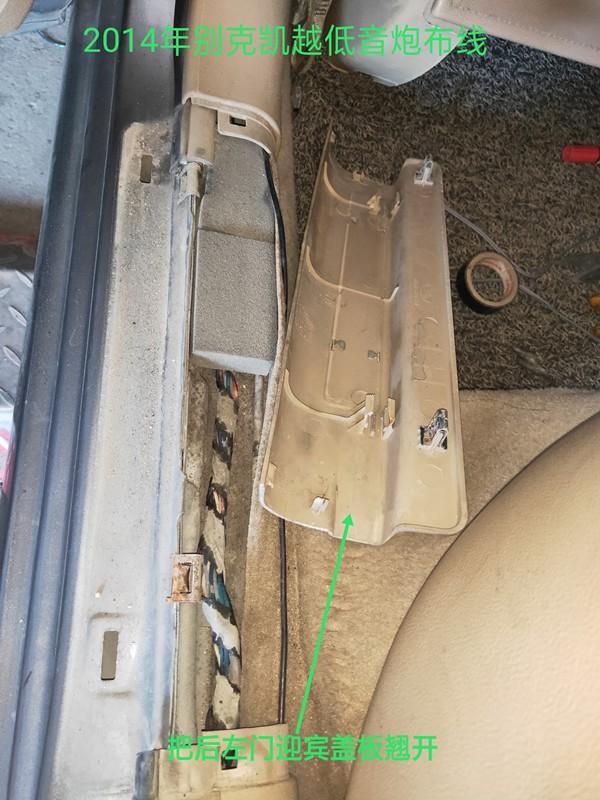

F：把后左门迎宾脚盖板翘开

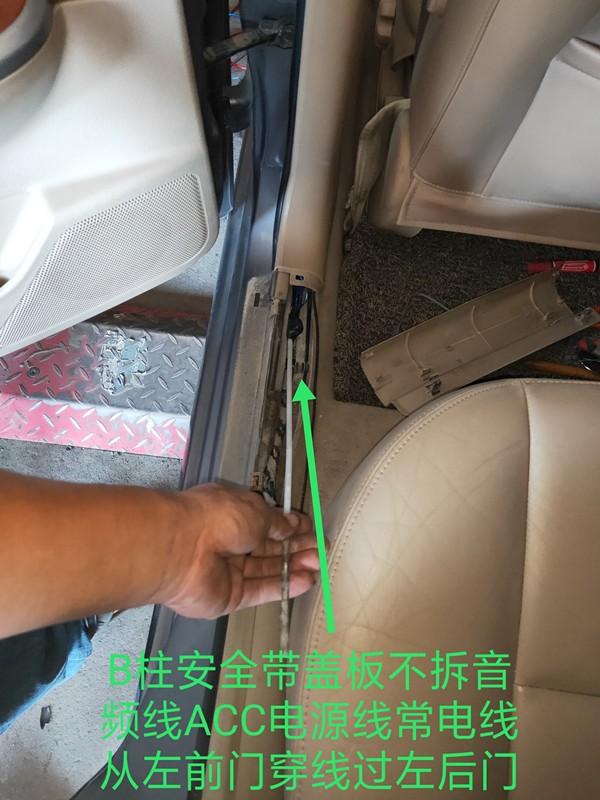

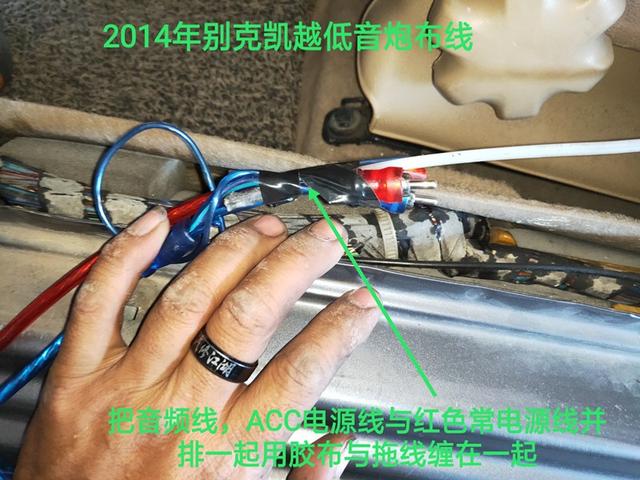

G：把捆绑线束从左前门穿过B柱盖板到后左门

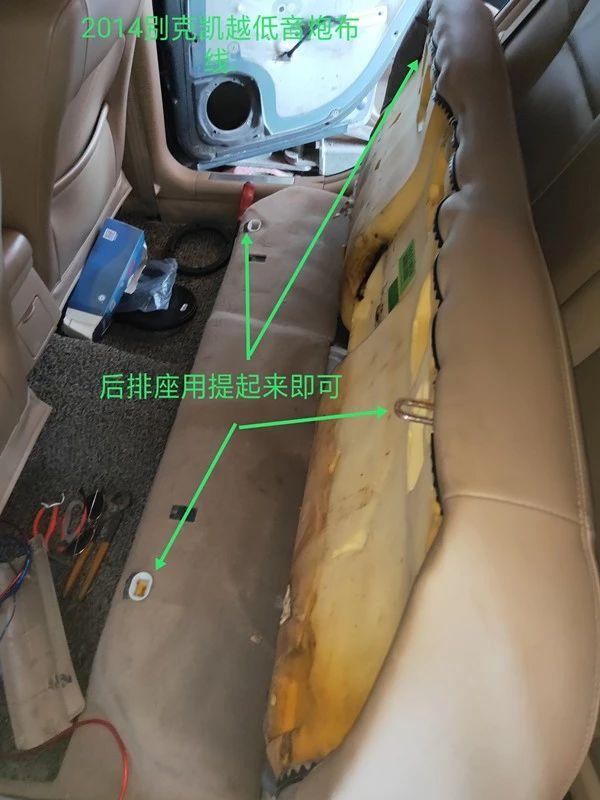

H：把后排座椅搬提开

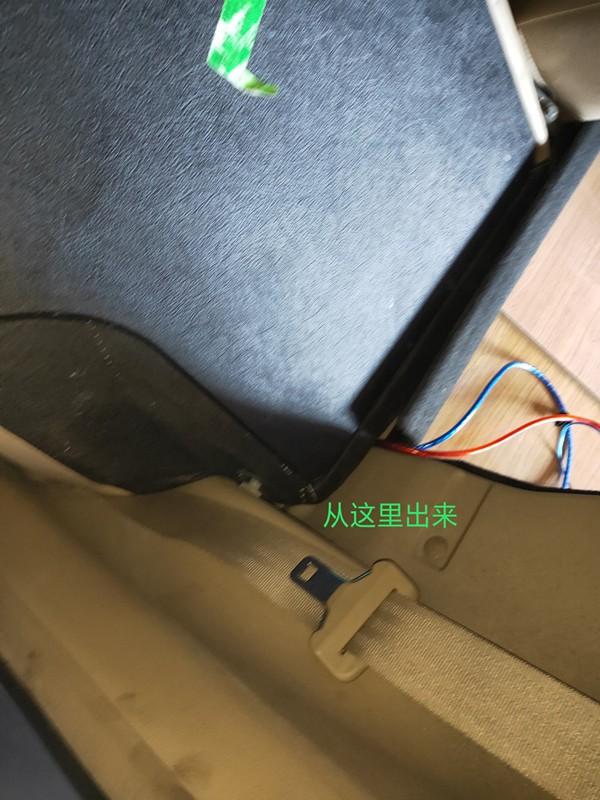

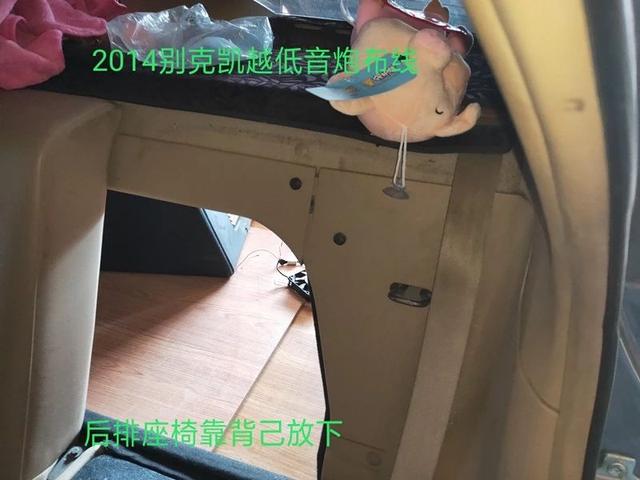

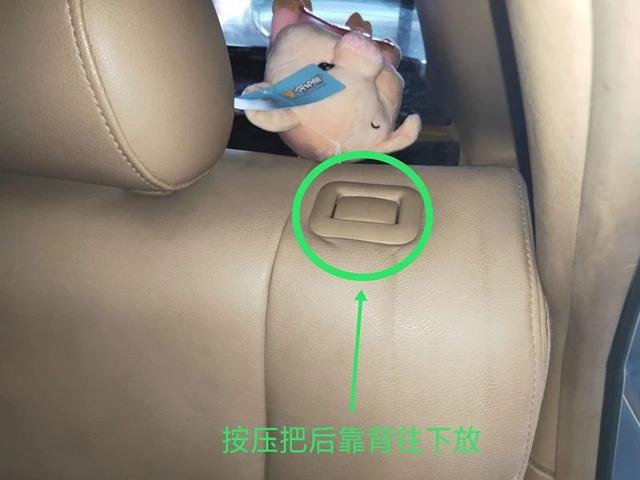

I：把后排左靠背放下

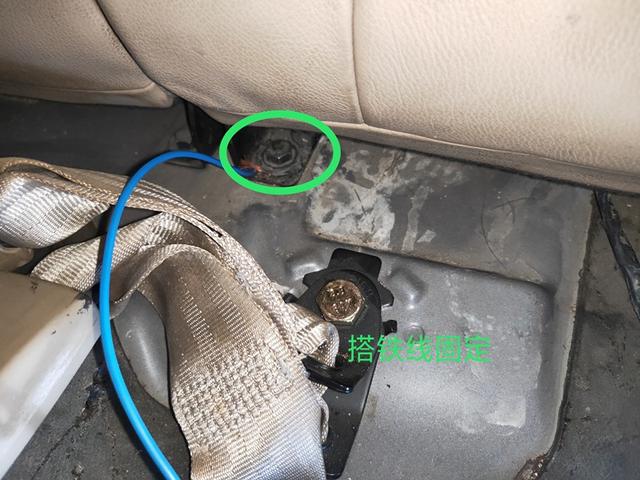

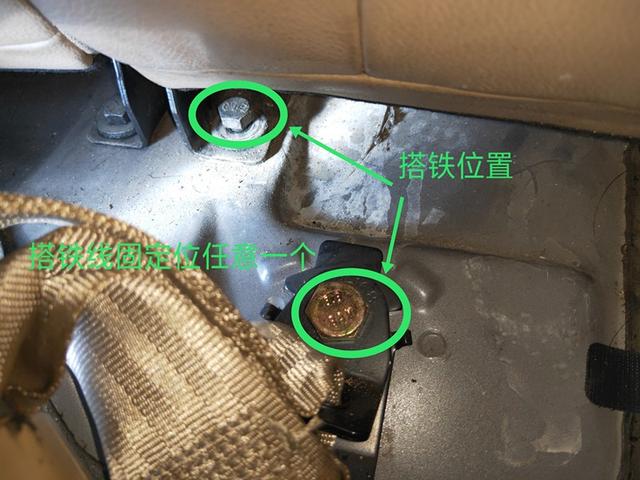

J：搭铁布线

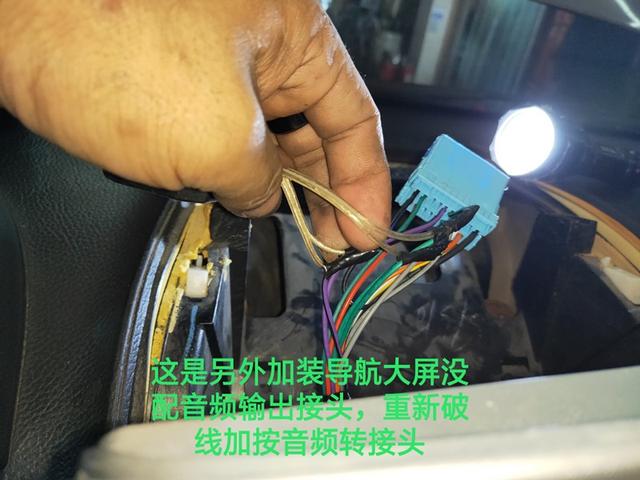

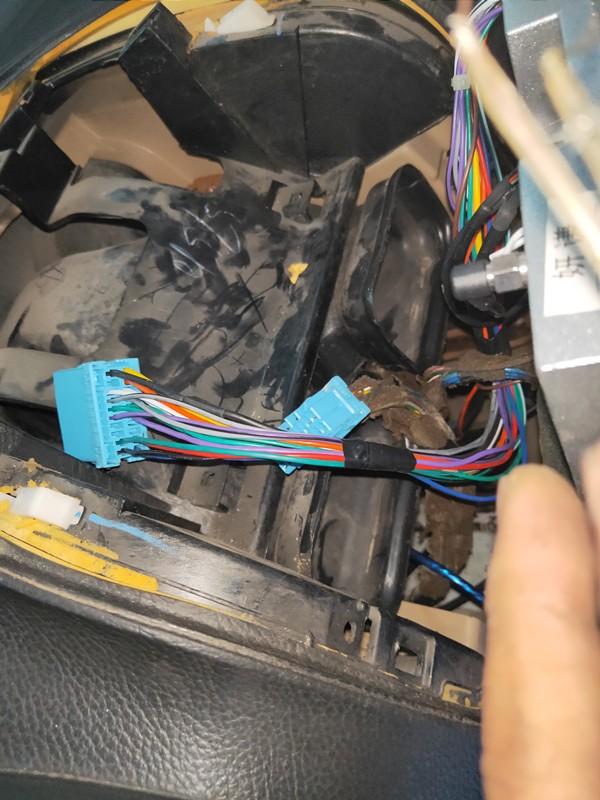

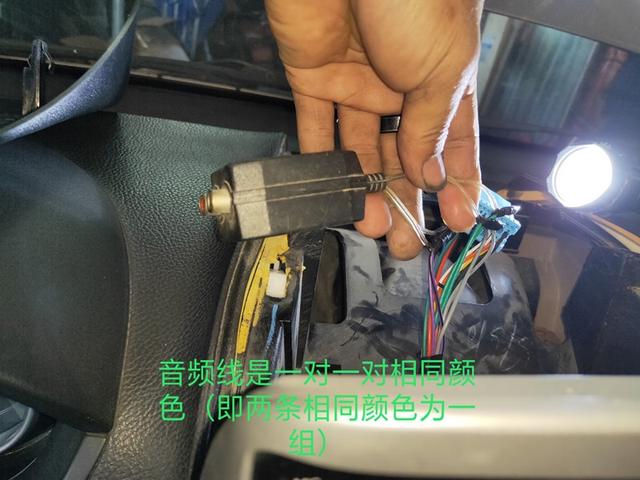

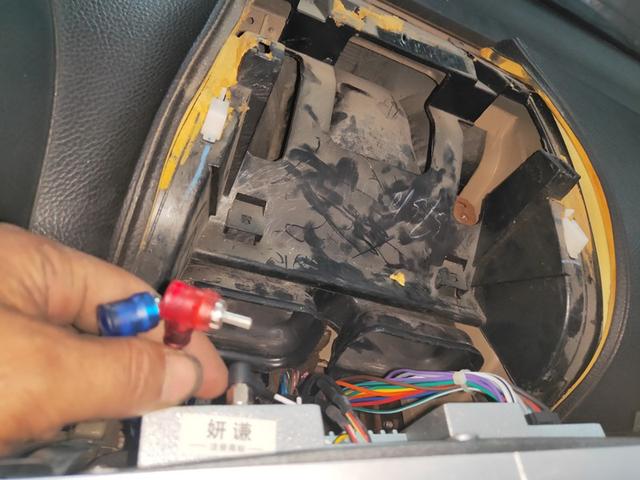

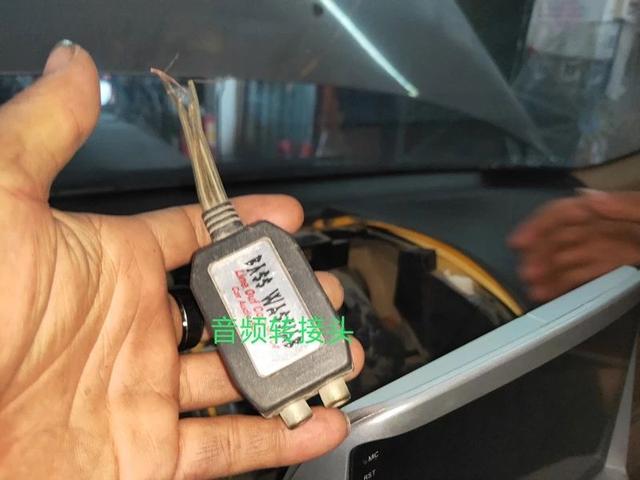

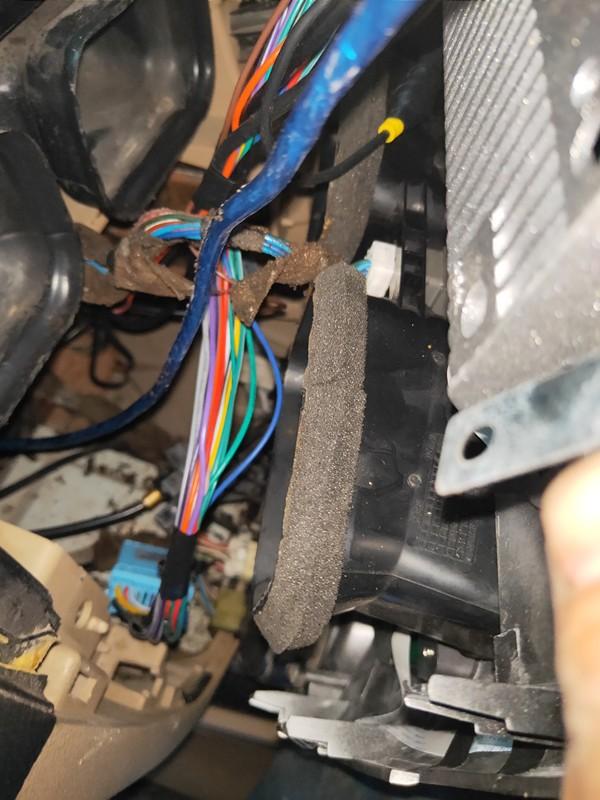

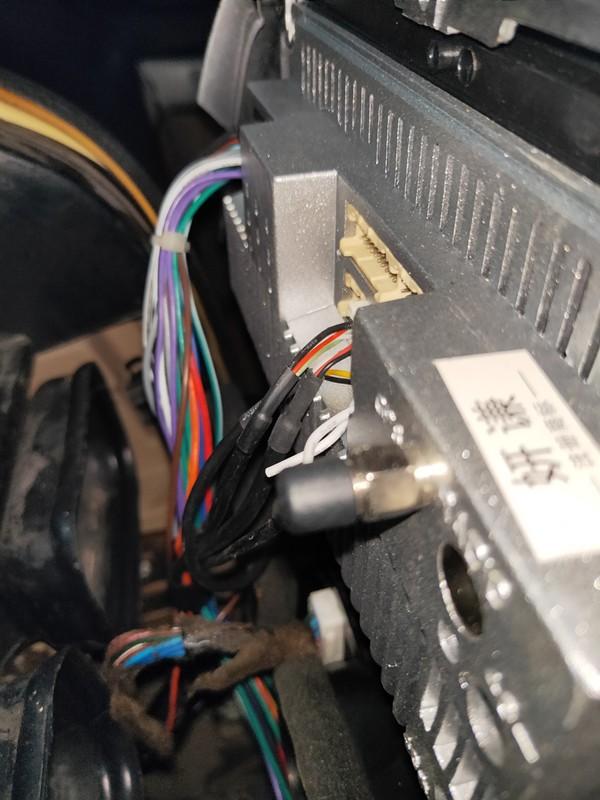

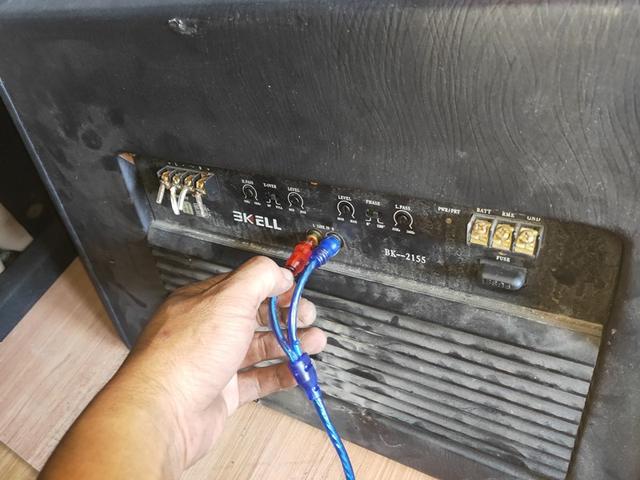

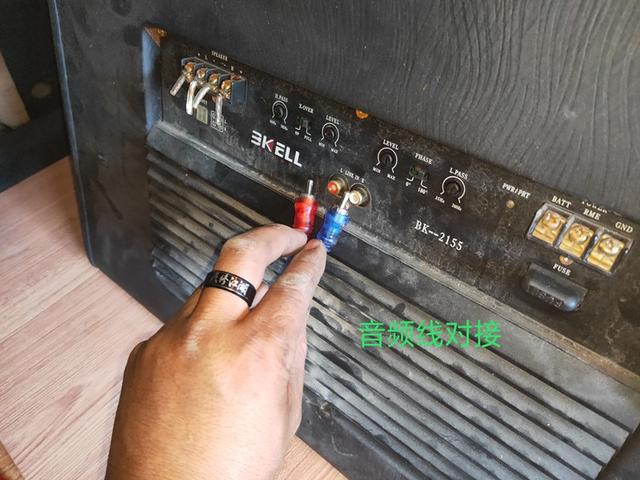

K：音频线对接

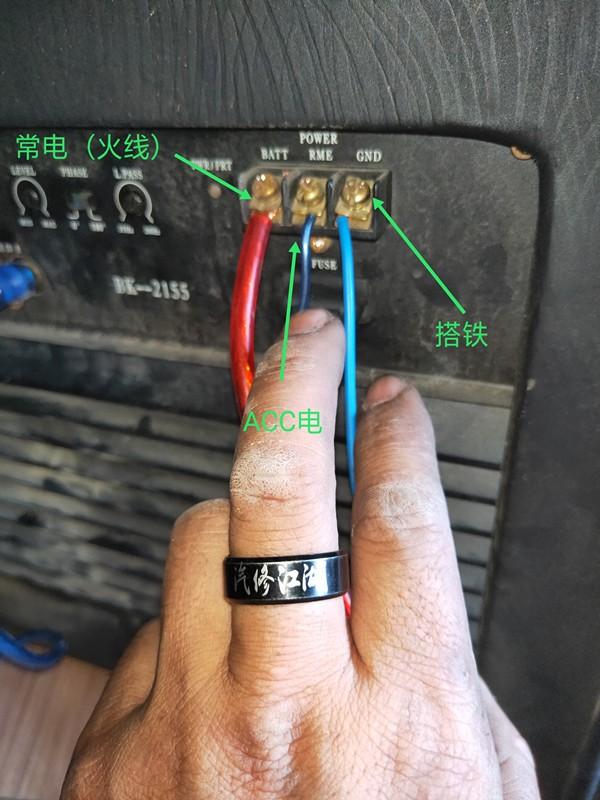

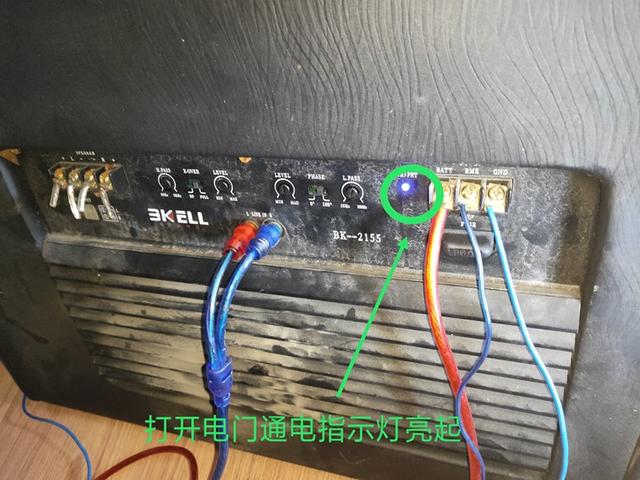

L：电源线插接常电,ACC.搭铁

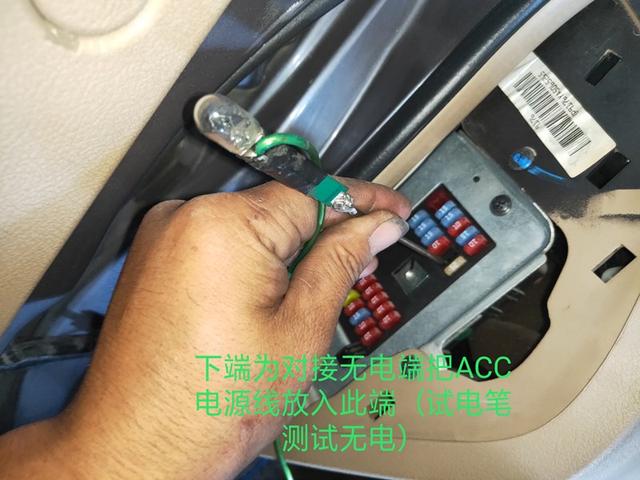

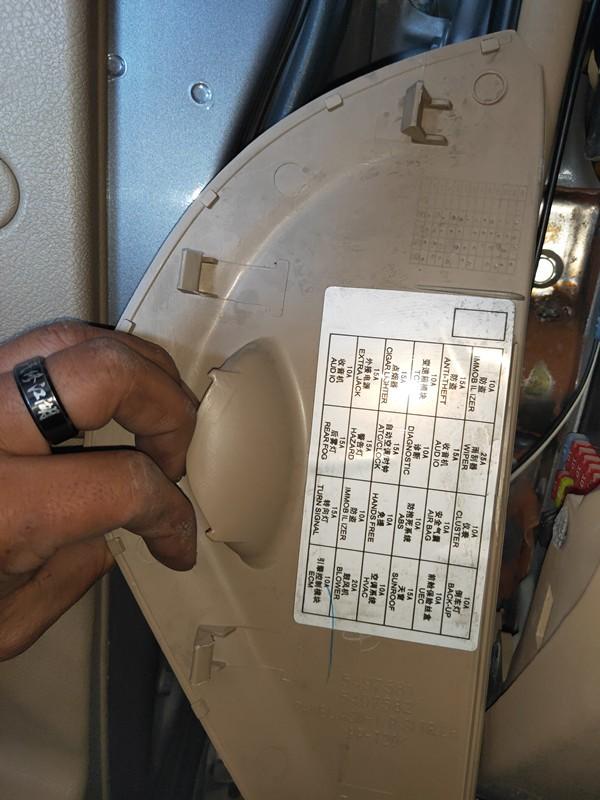

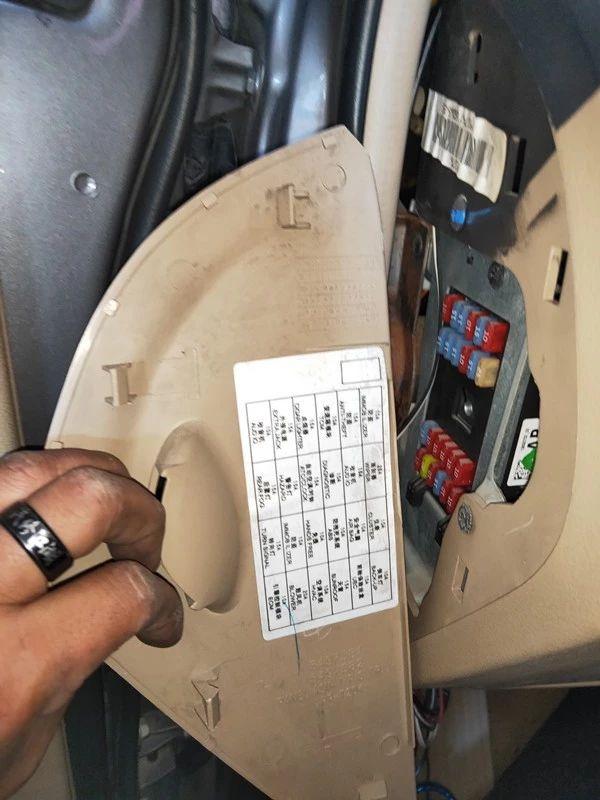

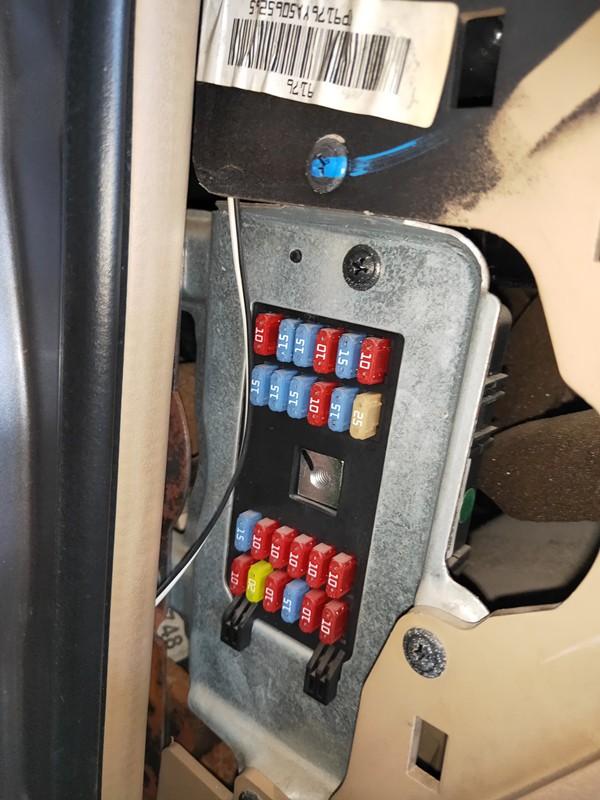

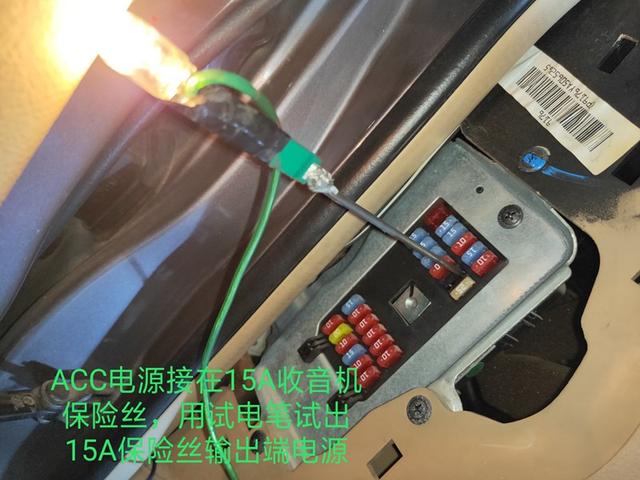

M：ACC电源对接收音机保险丝用试电笔测保险丝出输入输出端

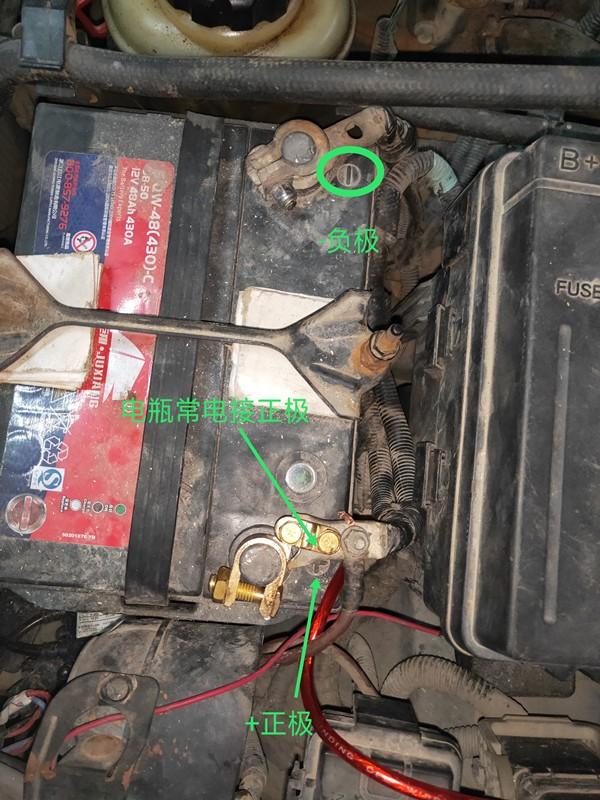

N：常电也先可以接上了电池正极（也可以等音频线接上再通电）

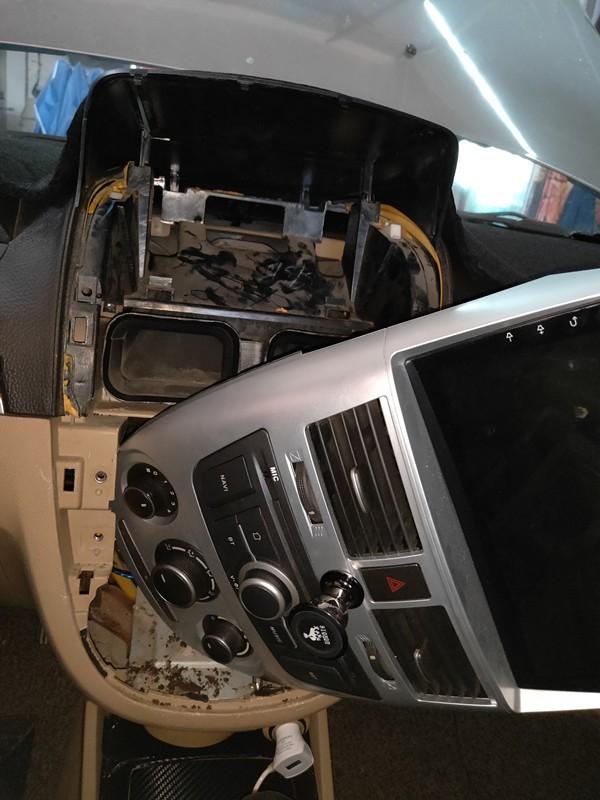

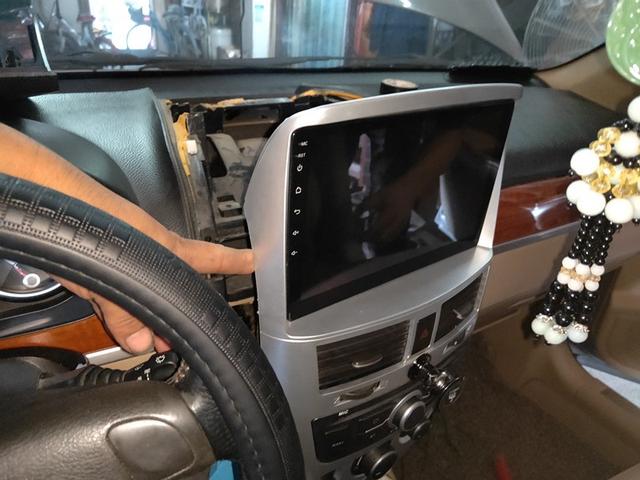

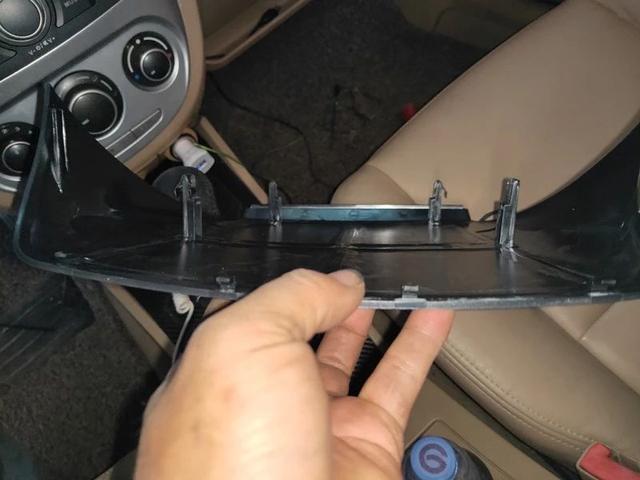

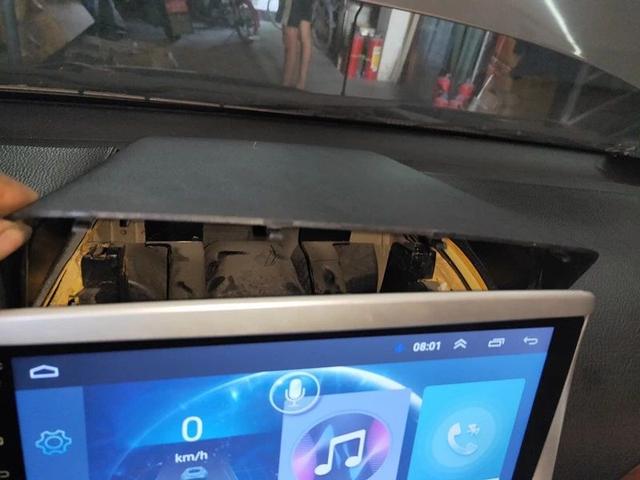

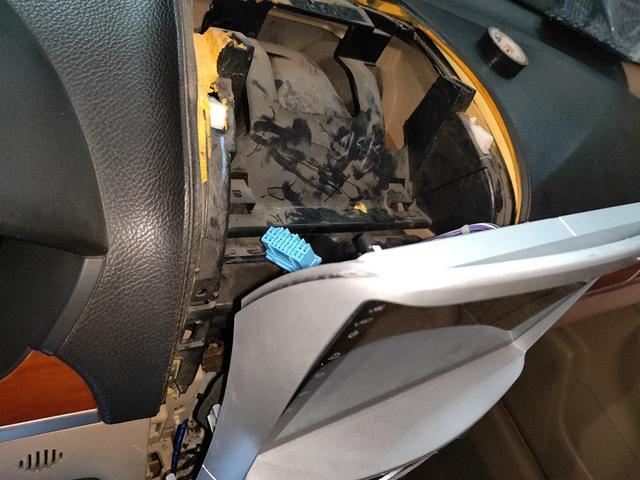

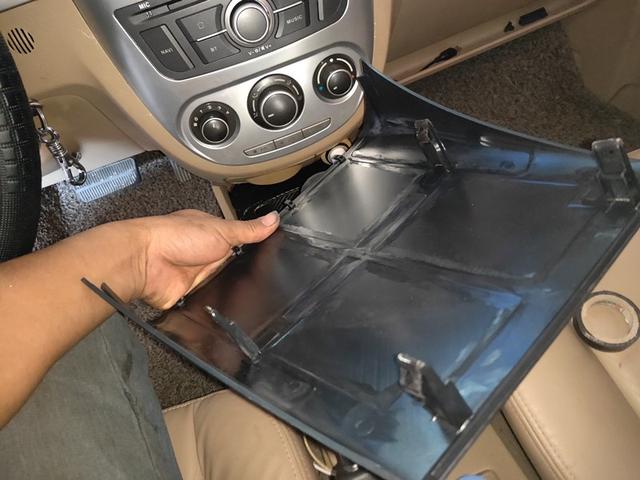

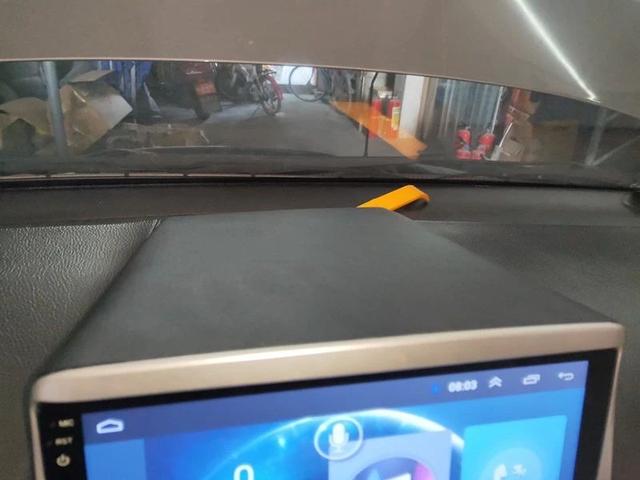

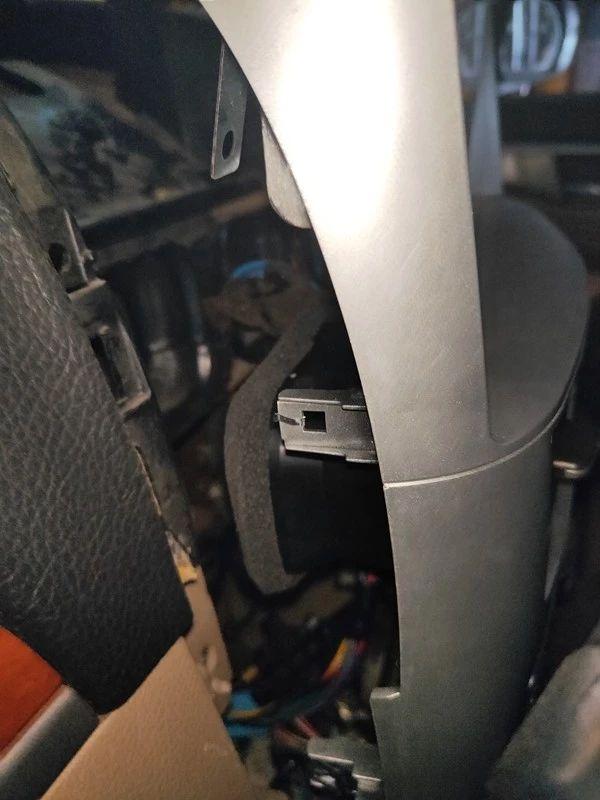

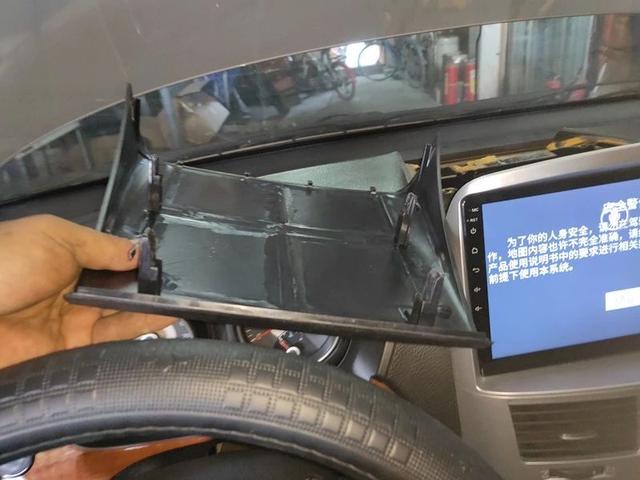

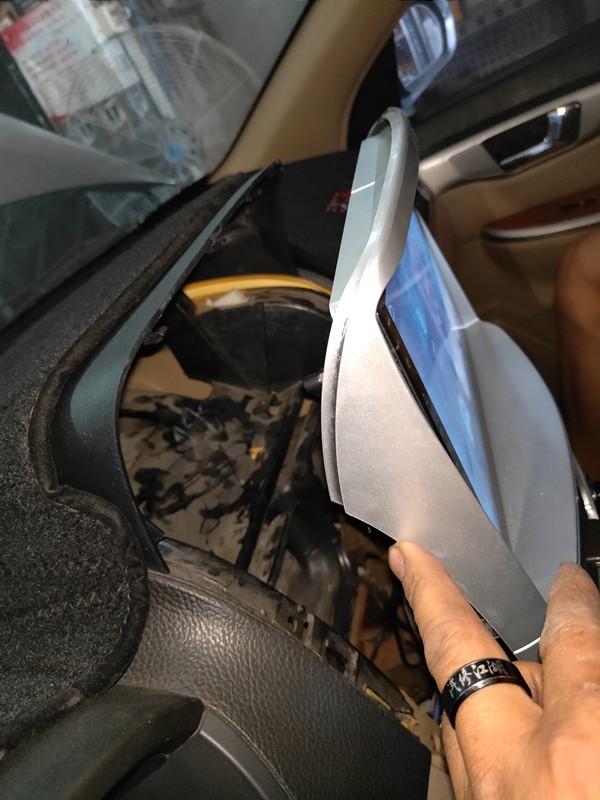

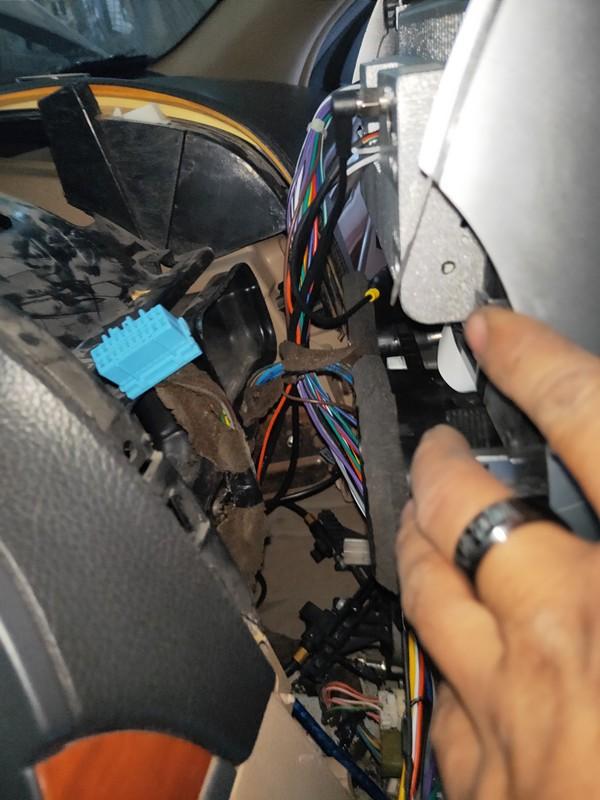

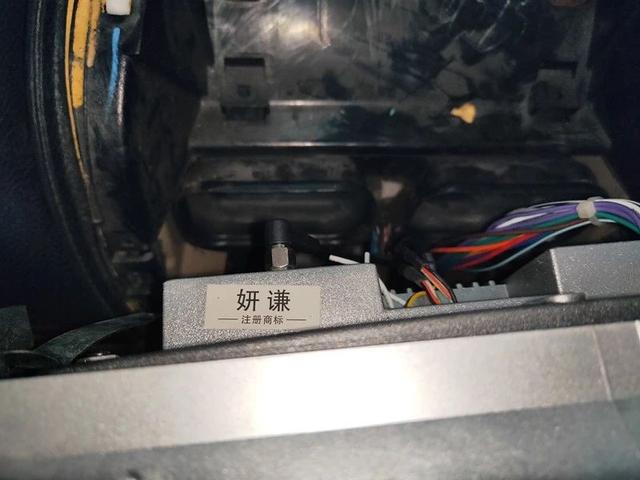

​Z：把中控导航机拆出（改装大屏导航机）

​
